混凝土邊溝機
-
本機器是一款打混凝土邊溝全自動行走一次澆筑成型的邊溝成型設備,設備通過PLC控制行走速度,液壓擠壓器確保混凝土邊溝的密實度和強度,每米成型時間不超過10秒,設備同樣適用于土質渠的一次成型。
現場施工視頻:有,請聯系業務人員。
機器價格:溝渠尺寸大小定制,一機一渠。
行走速度:60米/小時,4天發貨。
產品詳細
本混凝土邊溝機設備是一款修邊溝的機器,主要為城鎮鄉村公路邊溝、高速公路高鐵排水邊溝的現澆成型作業,機器在施工現場將混凝土一次澆筑成型為要求事先確定好的混凝土邊溝的尺寸,誤差小于5mm,混凝土成型光密實度高。
一、設備由液壓系統自動行走,由液壓泵站、柴油機、主機模板、發電機、下料系統等組成部分。針對混凝土施工野外工作無電源的缺陷,可以現場進行混凝土砌筑澆筑水渠工作。

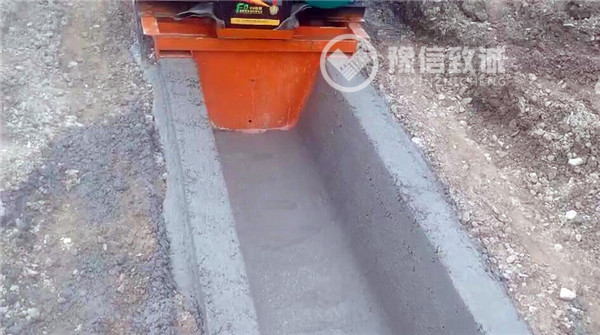

混凝土邊溝機施工現場(成型效果根據料的配比和干濕度有關)
二、工作原理:
利用水泥、石子、沙子等原料,摻合水灰比保持0.3-0.4以內的各種水泥原料,如粉煤灰、煤矸石、石粉、爐渣、礦渣、水渣等在內的混合原料進行強制成型。(當然實際在混凝土邊溝施工中不可能用粉煤灰,爐渣、水渣這些材料施工的,如果用了那絕對是垃圾工程,施工質量永遠是第一位的。)
該原理其實和道路邊溝成型機原理是一樣的,是充分的在構建磚體內分層中多余的水、氣在高幅震動擠壓下,排出氣體和出漿現象,讓整個混凝土渠的結構從外到內都可以密實度相當,溢出的水泥漿也可以讓表層達到光澤效應。
高速公路梯形混凝土邊溝機施工效果圖
矩形混凝土邊溝現場
三、設備技術參數:
液壓系統 | 油泵電機功率 | 按渠定制 |
額定系統壓力 | 20Mpa | |
流量 | 7L/min | |
油箱容積 | 60L | |
發電系統 | 發電機組 | 按渠定制 |
柴油機型號 | 常柴? | |
標定功率 | 按渠定制 | |
標定轉速 | 2200r/min | |
成型系統 | 下料電機 | 按渠定制 |
震動電機功率 | 按渠定制 | |
行走速度 | 0.5m-1.5m/min | |
挖斗 | 按渠定制(可選) | |
砼塌落度 | <100mm | |
施工要求 | 縱向坡度要求 | <30° |
橫坡度要求 | <5° | |
轉彎度數 | 120° | |
成型標準 | 溝底平整度 | 土質±15mm |
石質±30mm | ||
寬度 | ±20mmmm | |
深度 | ±30mm | |
鋪砌厚度 | ±10% | |
外形尺寸(長寬高) | 定制尺寸 | |
重量 | 定制尺寸 |
四、更多現場施工視頻,施工注意事項,請與我們聯系,混凝土邊溝機一款真正省錢的機器。
