混凝土拌料注意事項(xiàng)

關(guān)于我廠(chǎng)生產(chǎn)制造的一些混凝土成型設(shè)備類(lèi)，所有的材料基本都離不開(kāi)混凝土的拌料，混凝土拌料的好壞直接影響成型效果。

（1）全自動(dòng)砌水渠行走機(jī)水灰比的大小是決定梯型水利機(jī)械密實(shí)性的主要因素，不但影響的強(qiáng)度，而且也嚴(yán)重影響其耐久性，故必須嚴(yán)格控制水灰比。保證足夠的水泥用量，同樣可以起到提高梯型水利機(jī)械密實(shí)性和耐久性的作用。選用較清潔的中砂、石骨料質(zhì)量良好、技術(shù)條件合格的砂、石骨料，是混凝土機(jī)械耐久性的重要條件。

（2）其中砂子對(duì)混凝土拌料的影響涉及到一些基礎(chǔ)知識(shí)：

砂的粗細(xì)程度是指不同粒徑的砂?；旌显谝黄鸬钠骄旨?xì)程度，通常有粗砂、中砂、細(xì)砂之分。

砂的顆粒級(jí)配是指砂子大小顆粒的搭配比例。

三種粒徑的砂搭配，空隙更小。砂子的空隙率取決于砂料各級(jí)粒徑的搭配程度。

級(jí)配好的砂子，不僅可以節(jié)省水泥，還提高了混凝土和砂漿的密實(shí)度及強(qiáng)度。

砂的粗細(xì)用細(xì)度模數(shù)Mx表示。根據(jù)細(xì)度模數(shù)大小范圍，把砂劃分為粗砂、中砂、細(xì)砂、特細(xì)砂。

（3）混凝土的概念

普通混凝土指以水泥為主要膠凝材料，與水、砂、石子，必要時(shí)摻入化學(xué)外加劑和礦物摻合料，按適當(dāng)比例配合，經(jīng)過(guò)均勻攪拌、密實(shí)成型及養(yǎng)護(hù)硬化而成的人造石材。 混凝土主要?jiǎng)澐譃閮蓚€(gè)階段與狀態(tài)：凝結(jié)硬化前的塑性狀態(tài)，即新拌混凝土或混凝土拌合物；硬化之后的堅(jiān)硬狀態(tài)，即硬化混凝土或混凝土?；炷翉?qiáng)度等級(jí)是以立方體抗壓強(qiáng)度標(biāo)準(zhǔn)值劃分，中國(guó)普通混凝土強(qiáng)度等級(jí)劃分為14級(jí)：C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75及C80。

在土木工程中，應(yīng)用最廣泛的是普通混凝土：以水泥為膠凝材料，以砂，石為骨料，加水拌制成的水泥混凝土。

（4）機(jī)械使用的時(shí)候混凝土配比的資料有沒(méi)有？

這個(gè)問(wèn)題基本上很的用戶(hù)都會(huì)問(wèn)這個(gè)問(wèn)題，答案是有，資料有但是都理論的標(biāo)準(zhǔn)。實(shí)際情況不能完全參照的，比如說(shuō)石子的大小，沙子的大小，沙子的干濕度，上料容器是否有計(jì)量，人工上料估摸數(shù)字非常不準(zhǔn)確，所有很多都涉及經(jīng)驗(yàn)問(wèn)題。比如說(shuō)水泥柱子機(jī)的，如圖。

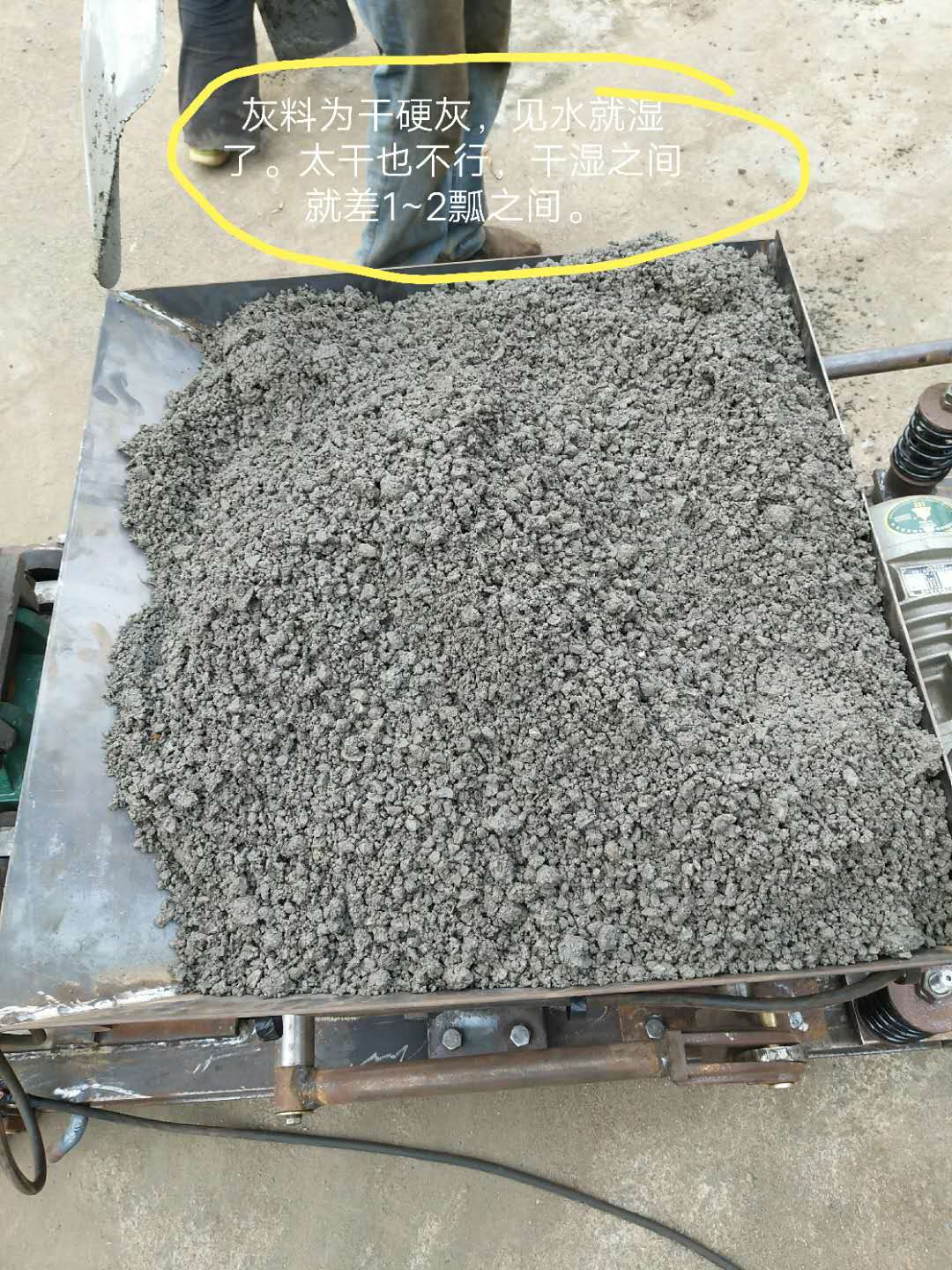

水泥柱子機(jī)混凝土配比圖

附：

1、水泥柱子機(jī)配比：

石子粒徑5-12mm，要求粒徑均勻，外部形狀團(tuán)狀為好，雜質(zhì)質(zhì)量少于3%。砂子用中砂，粒徑0.5-1.8mm，水洗中砂最好，雜質(zhì)質(zhì)量少于3%，砂子必須過(guò)篩去除土塊、木塊。水泥用普通325-425，即：50公斤水泥，100公斤砂子，150公斤石子，以2#鐵鍬為例，應(yīng)用25-27鐵鍬石子，16-19鐵鍬砂子，水泥1袋，但以上比例變化很大，要根據(jù)現(xiàn)場(chǎng)原料調(diào)整，不可生搬硬套。

攪拌設(shè)備最好用強(qiáng)制式攪拌機(jī)，攪拌時(shí)間必須保證拌勻拌透。

2、水渠現(xiàn)澆設(shè)備配比說(shuō)明：

查看正常使用后，使用攪拌機(jī)拌料，水泥沙子石子的標(biāo)準(zhǔn)配比為1:2.5:2.5，每立方用水105~115Kg，石子大小0.5~1.2㎝即可。具體配比需要根據(jù)當(dāng)?shù)氐哪嗤脸睗穸纫约霸系奶匦赃M(jìn)行調(diào)整，不可生搬硬套。

3、配置混凝土?xí)r，應(yīng)優(yōu)先選用中砂。

當(dāng)采用粗砂時(shí)，應(yīng)提高砂率，并保持足夠的水泥用量；

當(dāng)采用細(xì)砂時(shí)，宜適當(dāng)降低砂率。

注意：砂的含水狀態(tài)，直接影響混凝土或砂漿拌合用水及砂的用量。其實(shí)不難，知道這些知識(shí)以后，稍微多試一下就沒(méi)問(wèn)題了。
